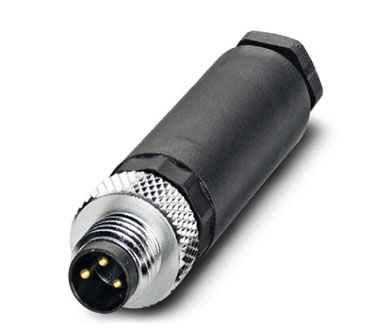

Conector Universal 3 polos (macho M8)

SACC-M 8MS-3CON-M-SW

1501252 Conector, 3-polos, Conector macho par M8, codificado A, Conexión por tornillo, Material de moleteado: Latón, niquelado, Diámetro exterior del cable 3,5 mm ... 5 mm

entajas:

• Aplicación segura en campo gracias a altos grados de protección
• Fleible: Conector enchufable para la confección in situ.
• Conexión por tornillo: técnica de conexión probada para un gran selección de conductores diferentes.

Dimensiones

• Diámetro de la caja: 12 mm
• Longitud: 50 mm
• Diámetro exterior del cable: 3,5 mm ... 5 mm
• Longitud a desaislar de la envoltura: 12 mm
• Longitud a desaislar del conductor individual 4 mm

Generalidades:

Observación: IMPORTANTE: Al tender cables respete los radios de curvatura admisibles, ya que fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables

Corriente de dimensionamiento a 40°C: 4 A

Tensión de dimensionamiento 48 V AC  /  60 V DC

Número de polos: 3

Color de la zona de agarre: Negro

Resistencia de aislamiento: ≥ 100 MΩ

Condificación: A - estándar

Normas / especificaciones: Conector enchufable M12 IEC 61076-2-101

Tipo de señal/categoria: Universal

Indicación de estado: No

Catergoría de sobretensiones: III

Grado de polución: 3

Tipo de conexión: Conexión por tornillo

Sección de conductor: 0,25 mm² ... 0,75 mm² (sin puntera)  /  0,14 mm² ... 0,75 mm² (con puntera)  /  0,25 mm² ... 0,75 mm² (rígido).

Sección de conductor AWG: 24 ... 18 (sin punter)  /  26 ... 20 (con puntera)

Ciclos de enchufe: ≥ 100

Par de apriete: 0,4 Nm (Moleteado M12)  /  0,2 Nm (Bornes de tornillo)  /  0,8 Nm ... 1 Nm (Tornillo de apriete con caja aérea)  /  Inserto de machos con carcasa aérea atornillado hasta el tope
