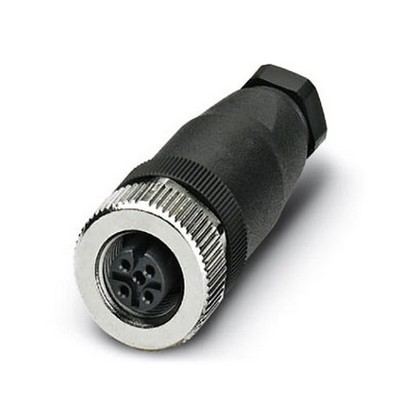

Conector universal de 5 polos

SACC-M12FS-5CON-PG 7-M

1662968 Conector, Universal, 5-polos, Hembra de conexión recta M12, Codificación: A, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg7, diámetro exterior del cable 4 mm ... 6 mm.

Ventajas

• Aplicación segura en campo gracias a altos grados de protección
• Flexible: Conector eenchufable para la confección in situ
• Conexión por tornillo: Técnica de conexión probada para una gran selección de conductores diferentes.

Dimensiones:

• Diámetro de la caja 20 mm
• Longitud: 54 mm
• Diámetro exterior del cable: 4 mm ... 6 mm
• Longitud a desaislar de la envoltura 20 mm
• Longitud a desaislar del conductor individual 5 mm

Generalidades:

curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables

Corriente de dimensionamiento a 40°C: 4 A

Tensión de dimensionamiento 48 V AC / 60 V DC

Número de polos: 5

Color de la zona de agarre: Negro

Resistencia de aislamiento: ≥ 100 MΩ

Condificación: A - estándar

Normas / especificaciones: Conector enchufable M12 IEC 61076-2-101

Tipo de señal/categoria: Universal

Indicación de estado: No

Catergoría de sobretensiones: II

Grado de polución: 3

Tipo de conexión: Conexión por tornillo

Sección de conductor: 0,25 mm² ... 0,75 mm² (sin puntera)  /  0,14 mm² ... 0,75 mm² (con puntera)  /  0,25 mm² ... 0,75 mm² (rígido).

Sección de conductor AWG: 24 ... 18 (sin punter)  /  26 ... 20 (con puntera)

Ciclos de enchufe: ≥ 50

Par de apriete: 0,4 Nm (Moleteado M12)  /  0,2 Nm (Bornes de tornillo)  /  0,8 Nm ... 1 Nm (Tornillo de apriete con caja aérea)  /  Inserto de machos con carcasa aérea atornillado hasta el tope
