Inserto de contactos HEAVYCON

Inserto de contactos

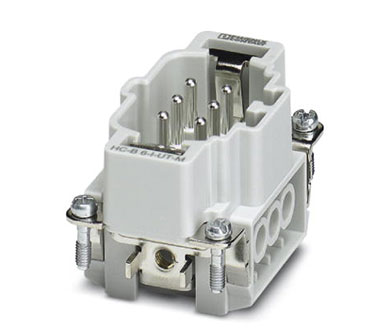

1648115 Inserto de machos HEAVYCON, serie B6, 6 polos, conexión por tornillo

Para codificación rápida con perfil de plástico.

Para vástago de prueba de 2mm.

Geberalidades:

Observación: para conductores flexibles con y sin puntera  /  Los conectores deben accionarse sólo sin carga/tensión.

Técnica de conexión Conexión por tornillo

Par de apriete: 0,5 Nm ... 0,8 Nm  /  0,8 Nm ... 1,2 Nm (Conexión PE)  /  0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON)

Cuchilla de destorillador 0.5 x 3,5 mm

Número de conexiones de polo: 1

Grado de polución: 3

Catergoria de sobretensiones: III

N° Polos: 6+PE

Ciclos de enchufe: ≥ 500

Tamaño: B6

Númeración de contacto 1- 6

Sección de conexión: 0,5 mm² ... 2,5 mm²

Sección de conexión AWG: 20 ... 14

Longitud a desaislar del conductor individual 8 mm

Indicaciones de montaje: El uso correcto prevé el montaje en una carcasa conel índice de protección IPS4 o superior.
