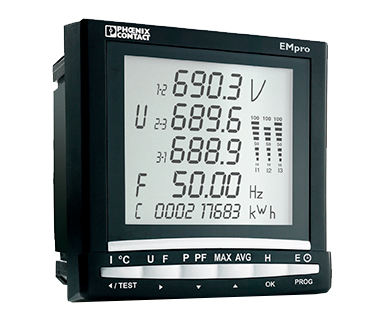

Medidor de parámetros eléctricos

Medidor de parámetros eléctricos

Medidor de energía para medir parámetros eléctricos en instalaciones de baja tensión hasta 700 V, registro de armónicos por separado - apto para ampliación con módulos funcionales especiales y de comunicación

Medidas:

Anchura 96 mm / 96 mm

Altura: 96 mm / 96 mm

Profundida; 82mm / 80 mm / 60 mm / 82 ,,

Profundida de montaje con módulo de amplaición: 80 mm

Profundida de montaje sin modulo de ampliación: 60 mm

DATOS DE ENTRADA

Sistema de medición: Medición real de valor efectivo

Registro de oscilaicones armónicas: Hasta el armónico n°63

Magnitud medida: AC Sinusoidal (50/60 Hz)

Denominación entrada: Entrada de medición de tensión V1, V2, V3

Rango de tensión de entrada: 18 V AC ... 700 V AC (Fase/fase)  /  11 V AC ... 404 V AC (Fase/conductor neutro)

Tensión de entrada: 500 kV AC (Primario, mediante convertidor de tensión externo) /  Secundario: 60, 100, 110, 115, 120, 173, 190 V AC

Precisión: 0,2%

Denominación entrada: Medición de corriente I1, I2, I3

Rango de corriente de entrada: por convert. externo

Corriente de entrada; 9999 A (primario)  /  1 A y 5 A, secundario

Gama med. corr. 0 A ... 9999 A

Capacidad de sobrecorriente: 6 A (constante)

Umbral de respuesta del valr nominal del rango de medición:  10 mA

Precisión: 0,2%

Sobrec. corr.  10 x I_N para 1 s

Rango de medición_potencia:  0 MW ... 8000 MW / 0 Mvar ... 8000 Mvar / 0 MVA ... 8000 MVA

Precisión: 0.5%

Energía activa (IEC 62053-22): Clase 0,5 S

Energía reactiva (IEC 62053-23): Clase 2

Señal de entrada tensión: Mediante módulo de función
