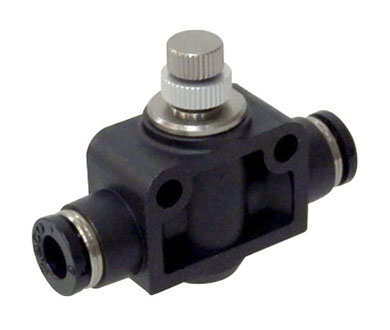

Tipo recto de la unión del controlador de velocidad

Tipo recto de la unión del controlador

09148851

Válvula reguladora de velocidad para equipos de accionamiento con junta push-in incorporada. Después de la instalación, el cuerpo de metal y el cuerpo de resina giran, por lo que se puede cambiar el ángulo de despegue del tubo.
Conexión de tubo a tubo (mismo diámetro)

Rango de temperatura de funcionamiento (℃) 0 ～ 60

Material Cuerpo de metal: Latón + niquelado Cuerpo de resina: Tereftalato de polipropileno (PBT) Anillo de liberación: Poliacetal (POM) Contratuerca: Aluminio Aguja: Latón + Niquelado

Dimensión B3 (mm) 24,9

Dimensión B1 (mm) MÁX / 41,5 MIN / 35,7

Dimensión C (mm) 16,9

Color Cuerpo de resina: Contratuerca negra: Anillo de apertura plateado: Negro

Trusco Parte No. 290-7755

Masa (g) 29

Compruebe la presión de funcionamiento de la válvula (MPa) 0,05

Dimensión F3 (mm) 11

Dimensión d (Φmm) 4.3

Dimensión F2 (mm) 8.5

Rango de presión de funcionamiento (MPa) 0 ～ 0,9

Fluido utilizado aire

Dimensión B2 (mm) 24,9

Dimensión P (Φmm) 13

Dimensión F1 (mm) 20

Dimensión E (mm) 15

Diámetro exterior del tubo D (Φmm) 6

Escribe Unión recta

Directiva RoHS Correspondencia
